ライトガイド標準タイプ/側方出射タイプ /2分岐ライトガイド標準タイプ/2分岐ライトガイド 側方出射タイプ/フルラインタイプ
	NPI製 ライン型ライトガイド
ライン型ライトガイド 標準タイプ
■ 光ファイバーの束を薄いシート状に配列してあり、帯状の光を照射します。 ■ シリンドリカルレンズの装着により、スリット光を得られ、ラインセンサー用の照明に最適です。 ■ 平面状の対象物上にある微細なゴミや傷などをくっきりと浮かび上がらせる効果があり、ウエハーなどのマクロ検査にも最適です。 ■ 透明、半透明の素材の導光し、内部の欠陥を観察することも可能です。 ■ ラインを長くすることで、より大きい対象物の検査に対応できます。 ■ 左右から同じように照射すれば均一な照度の面が得られます。 ■ 標準型と側方照射型（横引き出し）があります。 ■ 幅200mmのYL200は2台の光源をご使用下さい。
スリット30mm/スリット50mm/スリット100mm/スリット150mm/スリット200mm
ライン型ライトガイド 標準タイプ　インターロック管 スリット30mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSインターロック管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L30-500S-6R 多成分ガラス φ6 φ15×31 SUSインターロックチューブ 500 30 W40×D45 36,900 PLG-L30-500SP-6R 多成分ガラス φ6 φ15×31 SUSインターロックチューブ PVC被覆付 500 30 W40×D45 39,400 ◆ご注文･販売価格はこちらへ→お問い合わせ 以上の機種はプラスチックファイバーでも製作可能です。但しランダムにはなりません。受光部のガラスロッドの有無 を別途ご指示下さい。プラスチックファイバータイプは受光部にガラスロッドを使用することにより、100Wのランプを 使用できるようになります。   ライン型ライトガイド 標準タイプ　垂直取付型　インターロック管 スリット30mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。

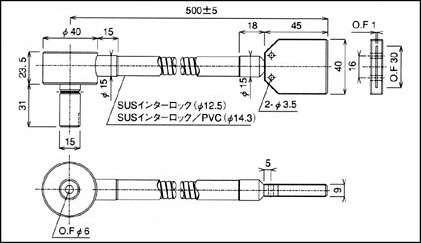

SUSインターロック管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L30-500V-6R 多成分ガラス φ6 φ15×31 SUSインターロックチューブ 500 30 W40×45 39,800 PLG-L30-500VP-6R 多成分ガラス φ6 φ15×31 SUSインターロックチューブ PVC被覆付 500 30 W40×45 42,300 ◆ご注文･販売価格はこちらへ→お問い合わせ 以上の機種はプラスチックファイバーでも製作可能です。但しランダムにはなりません。受光部のガラスロッドの有無 別途ご指示下さい。プラスチックファイバータイプは受光部にガラスロッドを使用することにより、100Wのランプを 使用できるようになります。   ライン型ライトガイド 標準タイプ　フレキシブル管 スリット30mm 【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。 SUSフレキシブル管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L30-750-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 750 30 W40×45 38,000 PLG-L30-1000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 1000 30 W40×45 40,500 PLG-L30-1500-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 1500 30 W40×45 45,200 PLG-L30-2000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 2000 30 W40×45 49,600 PLG-L30-3000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 3000 30 W40×45 58,900 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L30-750P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 750 30 W40×45 40,900 PLG-L30-1000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 30 W40×45 43,400 PLG-L30-1500P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 30 W40×45 48,500 PLG-L30-2000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 30 W40×45 53,600 PLG-L30-3000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 30 W40×45 63,600 ◆ご注文･販売価格はこちらへ→お問い合わせ 以上の機種はプラスチックファイバーでも製作可能です。但しランダムにはなりません。受光部のガラスロッドの有無 を別途ご指示下さい。プラスチックファイバータイプは受光部にガラスロッドを使用することにより、100Wのランプを 使用できるようになります。 →このページのTOPに戻る

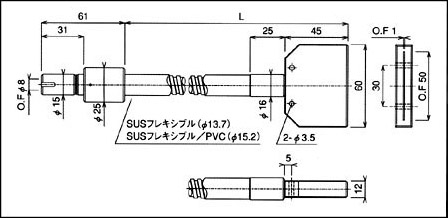

ライン型ライトガイド 標準タイプ　フレキシブル管 スリット50mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 50mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L50-750-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 750 50 W60×45 43,800 PLG-L50-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 50 W60×45 47,600 PLG-L50-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 50 W60×45 54,700 PLG-L50-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 50 W60×45 61,800 PLG-L50-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 50 W60×45 76,300 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 50mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L50-750P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付SUS管 750 50 W60×45 46,500 PLG-L50-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付SUS管 1000 50 W60×45 50,300 PLG-L50-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付SUS管 1500 50 W60×45 57,600 PLG-L50-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付SUS管 2000 50 W60×45 65,200 PLG-L50-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付SUS管 3000 50 W60×45 80,000 ◆ご注文･販売価格はこちらへ→お問い合わせ 以上の機種はプラスチックファイバーでも製作可能です。但しランダムにはなりません。受光部のガラスロッドの有無 を別途ご指示下さい。プラスチックファイバータイプは受光部にガラスロッドを使用することにより、100Wのランプを 使用できるようになります。 →このページのTOPに戻る   ライン型ライトガイド 標準タイプ　フレキシブル管 スリット100mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 100mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L100-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 100 W120×60 67,800 PLG-L100-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 100 W120×60 75,600 PLG-L100-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 100 W120×60 83,600 PLG-L100-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 100 W120×60 99,240 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 100mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L100-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 750 100 W120×60 70,700 PLG-L100-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 100 W120×60 78,900 PLG-L100-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 100 W120×60 87,200 PLG-L100-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 100 W120×60 103,400 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る   ライン型ライトガイド 標準タイプ　フレキシブル管 スリット150mm 【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。 SUSフレキシブル管 スリット長さ 150mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L150-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 150 W170×55 96,500 PLG-L150-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 150 W170×55 104,500 PLG-L150-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 150 W170×55 112,300 PLG-L150-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 150 W170×55 128,000 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 150mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L150-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 150 W170×55 99,600 PLG-L150-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 150 W170×55 107,600 PLG-L150-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 150 W170×55 115,800 PLG-L150-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 150 W170×55 132,300 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る

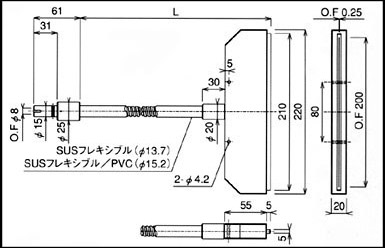

ライン型ライトガイド 標準タイプ　フレキシブル管 スリット200mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L200-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 200 W220×55 103,400 PLG-L200-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 200 W220×55 111,400 PLG-L200-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 200 W220×55 119,240 PLG-L200-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 200 W220×55 134,900 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-L200-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 200 W220×55 106,300 PLG-L200-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 200 W220×55 114,500 PLG-L200-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 200 W220×55 122,700 PLG-L200-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 200 W220×55 139,240 ◆ご注文･販売価格はこちらへ→お問い合わせ   ライン型ライトガイド 標準タイプ　入射側2分岐　フレキシブル管 スリット200mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-YL200-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 200 W220×55 143,200 PLG-YL200-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 200 W220×55 158,000 PLG-YL200-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 200 W220×55 172,700 PLG-YL200-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 200 W220×55 202,300 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-YL200-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 200 W220×55 145,600 PLG-YL200-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 200 W220×55 160,700 PLG-YL200-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 200 W220×55 175,800 PLG-YL200-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 200 W220×55 206,300 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る
ライン型ライトガイド　側方出射タイプ ■ ラインセンサー用の照明に最適です。 ■ ウエハーなど平面状の対象物上にある微小なゴミや傷などの検査に最適です。 ■ ラインを長くすることで、より大きい対象物の検査に対応できます。 ■ 標準型と側方照射型があります。 スリット30mm/スリット50mm/スリット100mm/スリット150mm/スリット200mm

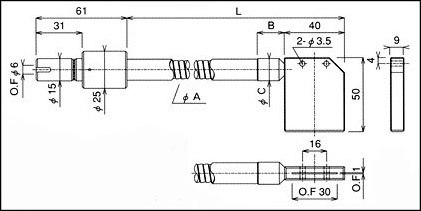

ライン型ライトガイド 側方出射タイプ インターロック管 スリット30mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSインターロック管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS30-500S-6R 多成分ガラス φ6 φ15×31 SUSインターロックチューブ 500 30 W40×50 36,900 PLG-LS30-500SP-6R 多成分ガラス φ6 φ15×31 SUSインターロックチューブ PVC被覆付 500 30 W40×50 39,400
◆ご注文･販売価格はこちらへ→お問い合わせ   ライン型ライトガイド 側方出射タイプ フレキシブル管 スリット30mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS30-750-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 750 30 W40×50 38,000 PLG-LS30-1000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 1000 30 W40×50 40,500 PLG-LS30-1500-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 1500 30 W40×50 45,200 PLG-LS30-2000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 2000 30 W40×50 49,600 PLG-LS30-3000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ 3000 30 W40×50 58,900 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS30-750P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 750 30 W40×50 40,900 PLG-LS30-1000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 30 W40×50 43,400 PLG-LS30-1500P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 30 W40×50 48,500 PLG-LS30-2000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 30 W40×50 53,600 PLG-LS30-3000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 30 W40×50 63,600 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る

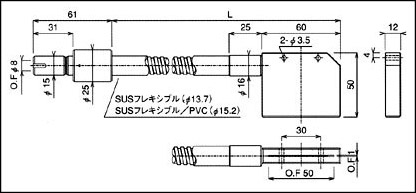

ライン型ライトガイド 側方出射タイプ フレキシブル管 スリット50mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 50mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS50-750-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 750 50 W60×50 47,800 PLG-LS50-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 50 W60×50 51,800 PLG-LS50-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 50 W60×50 59,600 PLG-LS50-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 50 W60×50 67,400 PLG-LS50-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 50 W60×50 83,200 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 50mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS50-750P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 750 50 W60×50 50,700 PLG-LS50-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 50 W60×50 54,700 PLG-LS50-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 50 W60×50 62,900 PLG-LS50-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 50 W60×50 70,900 PLG-LS50-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 50 W60×50 87,400

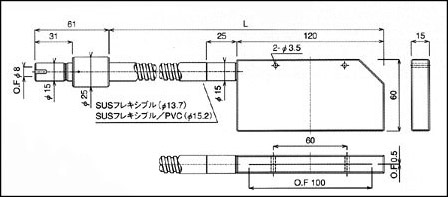

◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る &bnsp;&bnsp;ライン型ライトガイド 側方出射タイプ フレキシブル管 スリット100mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 100mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS100-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 100 W120×60 67,800 PLG-LS100-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 100 W120×60 75,600 PLG-LS100-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 100 W120×60 83,600 PLG-LS100-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 100 W120×60 99,240 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 100mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS100-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 100 W120×60 70,700 PLG-LS100-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 100 W120×60 78,900 PLG-LS100-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 100 W120×60 87,200 PLG-LS100-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 100 W120×60 103,400 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る

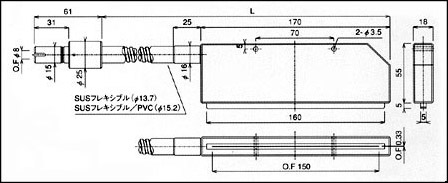

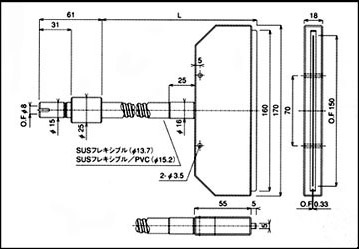

ライン型ライトガイド 側方出射タイプ フレキシブル管 スリット150mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 150mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS150-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 150 W170×55 96,500 PLG-LS150-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 150 W170×55 104,500 PLG-LS150-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 150 W170×55 112,300 PLG-LS150-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 150 W170×55 128,000 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 150mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS150-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 150 W170×55 99,600 PLG-LS150-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 150 W170×55 107,600 PLG-LS150-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 150 W170×55 115,800 PLG-LS150-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 150 W170×55 132,300 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る   ライン型ライトガイド 側方出射タイプ フレキシブル管 スリット200mm

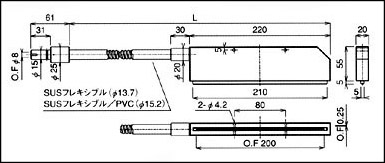

【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS200-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 200 W220×55 103,400 PLG-LS200-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 200 W220×55 111,400 PLG-LS200-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 200 W220×55 119,200 PLG-LS200-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 200 W220×55 134,900 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-LS200-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 200 W220×55 106,300 PLG-LS200-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 200 W220×55 114,500 PLG-LS200-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 200 W220×55 122,700 PLG-LS200-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 200 W220×55 139,200 ◆ご注文･販売価格はこちらへ→お問い合わせ

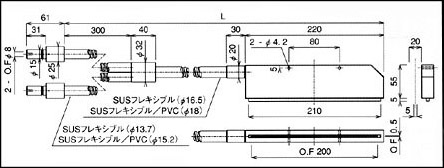

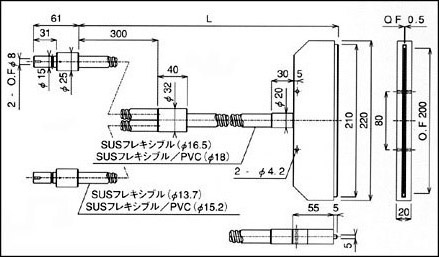

ライン型ライトガイド 側方出射タイプ 入射部2分岐　フレキシブル管 スリット200mm】
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-YLS200-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 200 W220×55 143,200 PLG-YLS200-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 200 W220×55 158,000 PLG-YLS200-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 200 W220×55 172,700 PLG-YLS200-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 200 W220×55 202,300 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-YLS200-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 200 W220×55 145,600 PLG-YLS200-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 200 W220×55 160,700 PLG-YLS200-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 200 W220×55 175,800 PLG-YLS200-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 200 W220×55 206,300 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る
2分岐ライン型ライトガイド 標準タイプ ■ 一つの光源を二箇所で利用できます。 ■ 左右から同じように照射をすれば均一な照度の面が得られます。 ■ ラインセンサー用の照明に最適です。 ■ ウエハーなど平面状の対象物上にある微小なゴミや傷などの検査に最適です。 ■ 標準型と側方照射型があります。 スリット30mm/スリット50mm

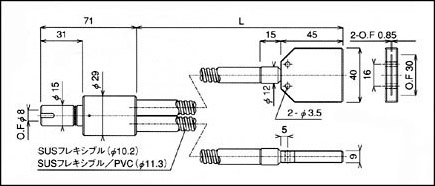

2分岐ライン型ライトガイド 入射部・出射部ダブルランダム加工 フレキシブル管 スリット30mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-2L30-750-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 750 30 W40×45 79,800 PLG-2L30-1000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 30 W40×45 84,300 PLG-2L30-1500-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 30 W40×45 93,400 PLG-2L30-2000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 30 W40×45 102,700 PLG-2L30-3000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 30 W40×45 120,900
◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-2L30-750P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 750 30 W40×45 82,700 PLG-2L30-1000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 30 W40×45 87,600 PLG-2L30-1500P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 30 W40×45 97,600 PLG-2L30-2000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 30 W40×45 107,400 PLG-2L30-3000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 30 W40×45 127,200 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る

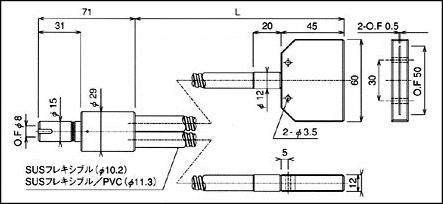

2分岐ライン型ライトガイド フレキシブル管 スリット50mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 50mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-2L50-750-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 750 50 W60×45 85,200 PLG-2L50-1000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 50 W60×45 89,800 PLG-2L50-1500-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 50 W60×45 99,200 PLG-2L50-2000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 50 W60×45 108,500 PLG-2L50-3000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 50 W60×45 127,400 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 50mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-2L50-750P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 750 50 W60×45 88,500 PLG-2L50-1000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 50 W60×45 93,400 PLG-2L50-1500P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 50 W60×45 103,400 PLG-2L50-2000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 50 W60×45 113,400 PLG-2L50-3000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 50 W60×45 133,200 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る
2分岐ライン型ライトガイド 側方出射タイプ スリット30mm/スリット50mm

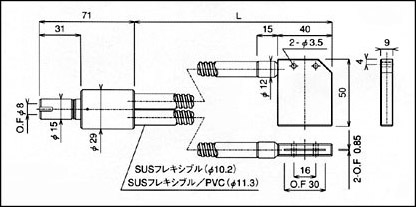

2分岐ライン型ライトガイド 側方出射タイプ フレキシブル管 スリット30mm】
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 形状 PLG-2LS30-750-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 750 30 W40×50 79,800 PLG-2LS30-1000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 30 W40×50 84,300 PLG-2LS30-1500-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 30 W40×50 93,400 PLG-2LS30-2000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 30 W40×50 102,700 PLG-2LS30-3000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 30 W40×50 120,900 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 30mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-2LS30-750P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 750 30 W40×50 82,700 PLG-2LS30-1000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 30 W40×50 87,600 PLG-2LS30-1500P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 30 W40×50 97,600 PLG-2LS30-2000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 30 W40×50 107,400 PLG-2LS30-3000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 30 W40×50 127,200 ◆ご注文･販売価格はこちらへ→お問い合わせ 以上の機種はプラスチックファイバーでも製作可能です。受光部のガラスロッドの有無 を別途ご指示下さい。但しランダムにはなりません。 →このページのTOPに戻る

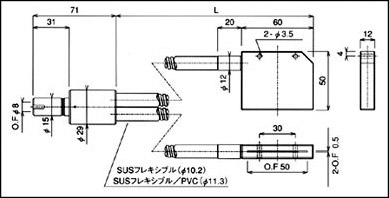

2分岐ライン型ライトガイド 側方出射タイプ 出射部ダブルランダム加工 フレキシブル管 スリット50mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 50mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-2LS50-750-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 750 50 W60×50 85,200 PLG-2LS50-1000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 50 W60×50 89,800 PLG-2LS50-1500-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 50 W60×50 99,240 PLG-2LS50-2000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 50 W60×50 108,500 PLG-2LS50-3000-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 50 W60×50 127,400 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 50mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-2LS50-750P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 750 50 W60×50 88,500 PLG-2LS50-1000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 50 W60×50 93,400 PLG-2LS50-1500P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 50 W60×50 103,400 PLG-2LS50-2000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 50 W60×50 113,400 PLG-2LS50-3000P-8RR 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 50 W60×50 133,200 ◆ご注文･販売価格はこちらへ→お問い合わせ 以上の機種はプラスチックファイバーでも製作可能です。受光部のガラスロッドの有無 を別途ご指示下さい。但しランダムにはなりません。 →このページのTOPに戻る
ライン型ライトガイド フルラインタイプ ■ 従来型のライン型ライトガイドと異なり、発光部分がはじからはじまでフルにあります。 ■ 何本でも連結して長い線状光源を作る事が可能です。また、接続部の香料の落ち込みを最低限にする事が可能です。 ■ シリンドリカルレンズの長い物は特注にて承ります。 スリット100mm/スリット150mm/スリット200mm

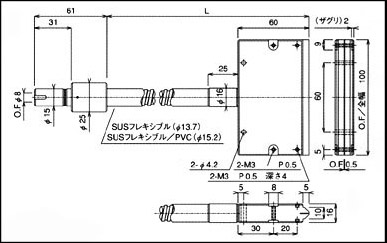

ライン型ライトガイド フルラインタイプ フレキシブル管 スリット100mm
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 100mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-FL100-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1000 100 W100×60 68,000 PLG-FL100-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 1500 100 W100×60 75,800 PLG-FL100-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 2000 100 W100×60 83,600 PLG-FL100-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ 3000 100 W100×60 99,400 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 100mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-FL100-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 100 W100×60 70,900 PLG-FL100-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 100 W100×60 78,900 PLG-FL100-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 100 W100×60 87,200 PLG-FL100-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 100 W100×60 103,600 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る

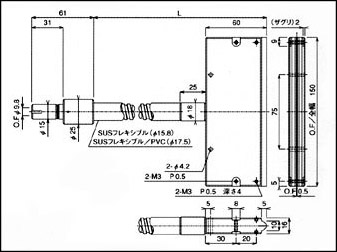

ライン型ライトガイド フルラインタイプ フレキシブル管 スリット150mm】
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 150mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-FL150-1000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブルチューブ 1000 150 W150×60 92,700 PLG-FL150-1500-10R 多成分ガラス φ10 φ15×31 SUSフレキシブルチューブ 1500 150 W150×60 104,000 PLG-FL150-2000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブルチューブ 2000 150 W150×60 115,600 PLG-FL150-3000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブルチューブ 3000 150 W150×60 138,300 ◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 150mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-FL150-1000P-10R 多成分ガラス φ10 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 150 W150×60 95,400 PLG-FL150-1500P-10R 多成分ガラス φ10 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 150 W150×60 106,900 PLG-FL150-2000P-10R 多成分ガラス φ10 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 150 W150×60 118,700 PLG-FL150-3000P-10R 多成分ガラス φ10 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 150 W150×60 142,000 ◆ご注文･販売価格はこちらへ→お問い合わせ →このページのTOPに戻る

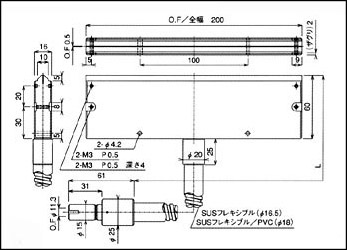

ライン型ライトガイド フルラインタイプ フレキシブル管 スリット200mm】
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブル管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-FL200-1000-11R 多成分ガラス φ11 φ15×31 SUSフレキシブルチューブ 1000 200 W200×60 117,800 PLG-FL200-1500-11R 多成分ガラス φ11 φ15×31 SUSフレキシブルチューブ 1500 200 W200×60 132,900 PLG-FL200-2000-11R 多成分ガラス φ11 φ15×31 SUSフレキシブルチューブ 2000 200 W200×60 148,000 PLG-FL200-3000-11R 多成分ガラス φ11 φ15×31 SUSフレキシブルチューブ 3000 200 W200×60 178,300
◆ご注文･販売価格はこちらへ→お問い合わせ PVC被覆付SUS管 スリット長さ 200mm 型　番 ファイバ種別 入射側 保護形式他 長さ (m/m) 出射側 標準価格 (税別) 結束 形状 スリット 形状 PLG-FL200-1000P-11R 多成分ガラス φ11 φ15×31 SUSフレキシブルチューブ PVC被覆付 1000 200 W200×60 118,900 PLG-FL200-1500P-11R 多成分ガラス φ11 φ15×31 SUSフレキシブルチューブ PVC被覆付 1500 200 W200×60 134,000 PLG-FL200-2000P-11R 多成分ガラス φ11 φ15×31 SUSフレキシブルチューブ PVC被覆付 2000 200 W200×60 149,400 PLG-FL200-3000P-11R 多成分ガラス φ11 φ15×31 SUSフレキシブルチューブ PVC被覆付 3000 200 W200×60 180,000 ◆ご注文･販売価格はこちらへ→お問い合わせ
→このページのTOPに戻る

※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい
