シングルライトガイド

光ファイバーとは「光を導く繊維」という意。中心部のコアとよばれる部分と、その周辺を覆う同心円状のクラッドとから構成されの2種類の透明な誘電体（ガラスまたはプラスチック）から構成されている。コアの屈折率をクラッドよりもすこし（0.1～1.0％程度）大きくし、屈折率を高くすることにより、全反射や屈折により出来るだけ光を中心部のコアにだけ伝送させる構造になっている。

光マートは新しく生まれ変わります。
このページは移転しました。5秒後にOptics Hubへ移動します

■	最も標準的なストレートタイプのライトガイドです
■	最も効率よく光を照射します
■	シンプルな形状なので汎用性に優れています
■	出射部分の形状を同軸落射照明用や用途に合わせてカスタマイズが可能です
■	フレキシブルタイプとインターロックタイプを組合せたコンビネーションタイプもあります

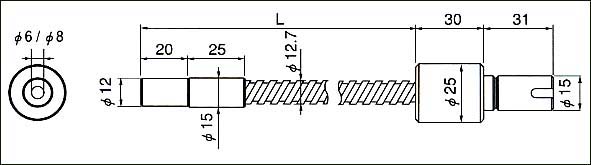

インターロック式SUSチューブ

型　番	ファイバ種別	入射側		出射側		保護形式他	長さ (m/m)	標準価格 (税別)
型　番	ファイバ種別	結束	形状	結束	形状	保護形式他	長さ (m/m)	標準価格 (税別)
FG6S-500S	多成分ガラス	φ6	φ15×31	φ6	φ12×20	インターロック式SUSチューブ	500	15,000
FG6S-1000S	多成分ガラス	φ6	φ15×31	φ6	φ12×20	インターロック式SUSチューブ	1000	22,000
FG8S-500S	多成分ガラス	φ8	φ15×31	φ6	φ12×20	インターロック式SUSチューブ	500	25,000
FG8S-1000S	多成分ガラス	φ8	φ15×31	φ6	φ12×20	インターロック式SUSチューブ	1000	41,000

拡大図	ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

インターロック式SUSチューブ入射部垂直型

型　番	ファイバ種別	入射側		出射側		保護形式他	長さ (m/m)	標準価格 (税別)
		結束	形状	結束	形状
LFG6S-500S	多成分ガラス	φ6	φ15×31	φ6	φ12×20	インターロック式SUSチューブ (入射部垂直型)	500	25,000

拡大図

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

フレキシブルSUSチューブ

型　番	ファイバ種別	入射側		出射側		保護形式他	長さ (m/m)	標準価格 (税別)
型　番	ファイバ種別	結束	形状	結束	形状	保護形式他	長さ (m/m)	標準価格 (税別)
FG6S-500F	多成分ガラス	φ6	φ15×31	φ6	φ12×20	フレキシブルSUSチューブ	500	15,000
FG6S-1000F	多成分ガラス	φ6	φ15×31	φ6	φ12×20	フレキシブルSUSチューブ	1000	19,000
FG6S-1500F	多成分ガラス	φ6	φ15×31	φ6	φ12×20	フレキシブルSUSチューブ	1500	22,000
FG6S-2000F	多成分ガラス	φ6	φ15×31	φ6	φ12×20	フレキシブルSUSチューブ	2000	23,000

拡大図	ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

型　番	ファイバ種別	入射側		出射側		保護形式他	長さ (m/m)	標準価格 (税別)
型　番	ファイバ種別	結束	形状	結束	形状	保護形式他	長さ (m/m)	標準価格 (税別)
FG8S-500F	多成分ガラス	φ8	φ15×31	φ6	φ12×20	フレキシブルSUSチューブ	500	25,000
FG8S-1000F	多成分ガラス	φ8	φ15×31	φ6	φ12×20	フレキシブルSUSチューブ	1000	37,000
FG8S-1500F	多成分ガラス	φ8	φ15×31	φ6	φ12×20	フレキシブルSUSチューブ	1500	41,000
FG8S-2000F	多成分ガラス	φ8	φ15×31	φ6	φ12×20	フレキシブルSUSチューブ	2000	42,000

拡大図	ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

出射端側8φ金具(分岐側バンドル径φ4)　フレキシブルSUSチューブ

型　番	ファイバ種別	入射側		出射側		保護形式他	長さ (m/m)	標準価格 (税別)
型　番	ファイバ種別	結束	形状	結束	形状	保護形式他	長さ (m/m)	標準価格 (税別)
FG4S-1000F(8)	多成分ガラス	φ4	φ15×31	φ4	φ8×12	フレキシブルSUSチューブ	1000	18,000
FG4S-1500F(8)	多成分ガラス	φ4	φ15×31	φ4	φ8×12	フレキシブルSUSチューブ	1500	20,000
FG4S-2000F(8)	多成分ガラス	φ4	φ15×31	φ4	φ8×12	フレキシブルSUSチューブ	2000	22,000

型　番	ファイバ種別	入射側		出射側		保護形式他	長さ (m/m)	標準価格 (税別)
型　番	ファイバ種別	結束	形状	結束	形状	保護形式他	長さ (m/m)	標準価格 (税別)
FG6S-1000F(8)	多成分ガラス	φ6	φ15×31	φ6	φ8×12	フレキシブルSUSチューブ	1000	18,000
FG6S-1500F(8)	多成分ガラス	φ6	φ15×31	φ6	φ8×12	フレキシブルSUSチューブ	1500	20,000
FG6S-2000F(8)	多成分ガラス	φ6	φ15×31	φ6	φ8×12	フレキシブルSUSチューブ	2000	22,000

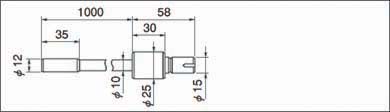

50W用プラスチック製ライトガイド

型　番	ファイバ種別	入射側		出射側		保護形式他	長さ (m/m)	標準価格 (税別)
型　番	ファイバ種別	結束	形状	結束	形状	保護形式他	長さ (m/m)	標準価格 (税別)
KP5S-1000	プラスチック	φ5	φ15×28	φ5	φ12×35	フレキシブルSUSチューブ	1000	9,800
KP5S-1500	プラスチック	φ5	φ15×28	φ5	φ12×35	フレキシブルSUSチューブ	1500	15,000
KP5S-2000	プラスチック	φ5	φ15×28	φ5	φ12×35	フレキシブルSUSチューブ	2000	20,000

型　番	ファイバ種別	入射側		出射側		保護形式他	長さ (m/m)	標準価格 (税別)
型　番	ファイバ種別	結束	形状	結束	形状	保護形式他	長さ (m/m)	標準価格 (税別)
KP5S-1000(8)	プラスチック	φ5	φ15×28	φ5	φ8×12	フレキシブルSUSチューブ	1000	9,800
KP5S-1500F(8)	プラスチック	φ5	φ15×28	φ5	φ8×12	フレキシブルSUSチューブ	1500	15,000
KP5S-2000F(8)	プラスチック	φ5	φ15×28	φ5	φ8×12	フレキシブルSUSチューブ	2000	20,000

拡大図	ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

→このページのTOPに戻る

※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい
