LED光源装置
LA-HDF158AA / LA-HDF108AA / LA-HDF108DA |
|
|
|
4チップパワーLED採用。100W〜150Wハロゲンランプに相当する照度
光マート は新しく生まれ変わります。
このページは移転しました。5秒後にOptics Hubへ移動します |
|
照明・ハロゲン光源・高輝度・小型・軽量・照度・150W・照射装置
|
|
特 徴
|
 |
|
|
■ |
4チップパワーLED採用 |
|
■ |
独自の光学レンズを採用 |
|
■ |
100W〜150Wハロゲンランプに相当する照度 |
.gif) |
| 【LA-HDF108AA/DA】 |
|
■ |
中心照度：300,000lx |
|
■ |
消費電力：18W |
|
■ |
自然放熱設計(ファンレス)のため、とても静かです |
|
■ |
ファン故障によるトラブルも無くなりました |
|
◆ 販売価格:70,000円（税別）→お問い合わせ |
| 【LA-HDF158AA】 |
|
■ |
照度：400,000lx |
|
■ |
消費電力：20W |
|
■ |
|
|
■ |
高照度が必要なラインセンサーの使用に最適 |
| ◆ 販売価格:75,000円（税別）→お問い合わせ |
|
|
|
|
|
| 仕 様
| | 型 式 |
LA-HDF108AA |
LA-HDF108DA |
LA-HDF158AA |
| 発光色 |
白色光 |
| 色温度 |
6500K ※1 |
| 定格入力電圧 |
高輝度 AC100V-240V ±10% |
| 消費電力 |
18W |
20W |
| 入力周波数 |
50/60Hz |
| 機能 |
LED点灯 ON/OFF |
| 調光 |
マニュアル |
定電流制御方式・前面パネルのツマミによる連続調光 |
| 外部制御機能※4 |
LED ON/OFF
リモート調光：アナログ信号入力(DC0-5V) |
LED ON/OFF
リモート調光：8bitパラレル |
LED ON/OFF
リモート調光：アナログ信号入力(DC0-5V) |
| 冷却方式 |
自然放熱 |
強制ファン冷却 |
| 環境条件 |
周囲温度 |
0℃〜40℃ |
| 周囲湿度 |
20%〜80%RH (結露なきこと) |
| 室内使用高度 |
2,000mまで |
| 照度 ※2 |
平均照度:300,000lx |
平均照度:400,000lx |
| LED寿命 |
30,000H ※3 |
| 外形寸法 |

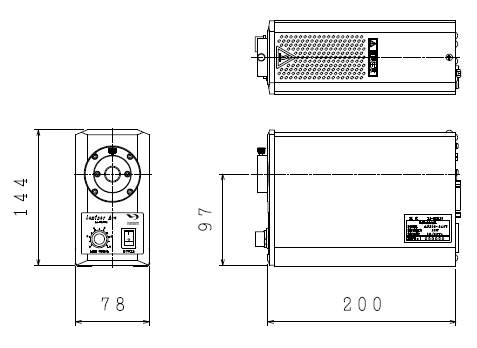

W78 X H144 X D200mm(突起部除く寸法) 外観図 |
| 重 量 |
2.0Kg(電源コードＪを除く) |
| ライトガイド |
HAYASHI製純正ライトガイドをご使用下さい |
| 規格 |
CEマーキング
EN61010-1:2010(3rd Ed.)
IEC62471:2006(1st Ed.) Risk Group 2
EMC:EN61326-1:2006 ClassB. |
|
CEマーキング
EN61010-1:2010(3rd Ed.)
IEC62471:2006(1st Ed.) Risk Group 2
EMC:EN61326-1:2006 ClassB. |
| 付属品 |
取扱説明書, AC100V専用ACコード（アース端子付3ピンA型)※5 |
|
|
| ※ 1 |
色温度：参考値です。 |
| ※ 2 |
照度：結束径φ8mm 長さ500mm のライトガイドを使用し、出射端から50mm 離れた位置での参考照度です。 |
| ※ 3 |
寿命：使用環境温度により異なります。保障値ではありません。 |
| ※ 4 |
High/Low切り替えオプションを追加可能です。Highモード：通常光量・Lowモード：光源光量半減 |
| ※ 5 |
AC240V用ACコードは別売となります。 |
|
|| 照度比較
|
|
|
|| 消費電力
|
|
|
|
|| 調光特性
|
 |
|
|| 分光分布特性
|
 |
|
|
|
■ オプション
|
固定用取付金具
.png)
| 品番 |
TKG-3090-3900 |
| 対応機種 |
LA-HDF158AS,LA-HDF108AS, LA-HDF108DS |
| 付属品 |
本体固定用ネジ M3x12(4本), 取扱説明書 |
| ※本体取付用ネジ以外は付属しておりません。固定方法に合わせてM3ネジをご用意ください。 |
|
|
|
|
|
|
※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい
|
